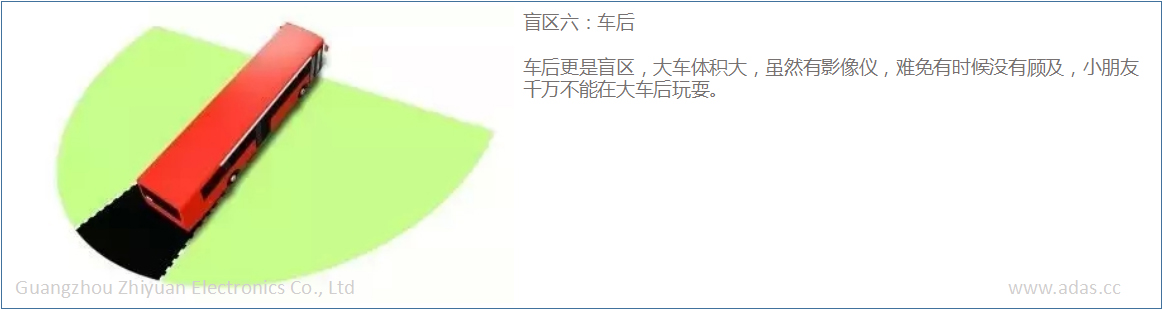

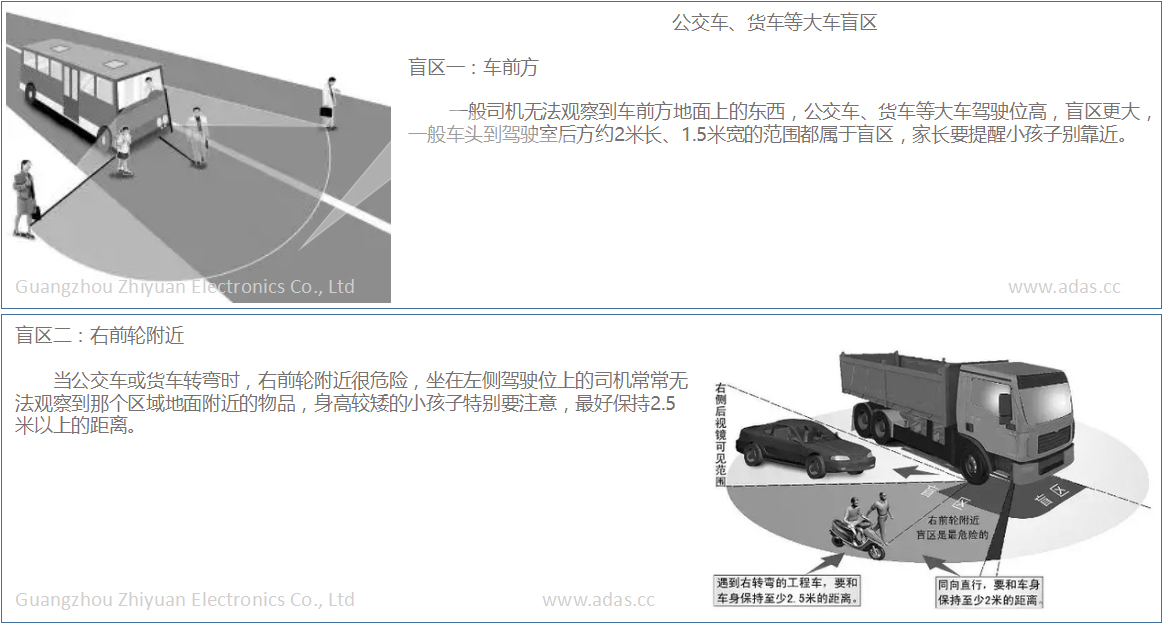

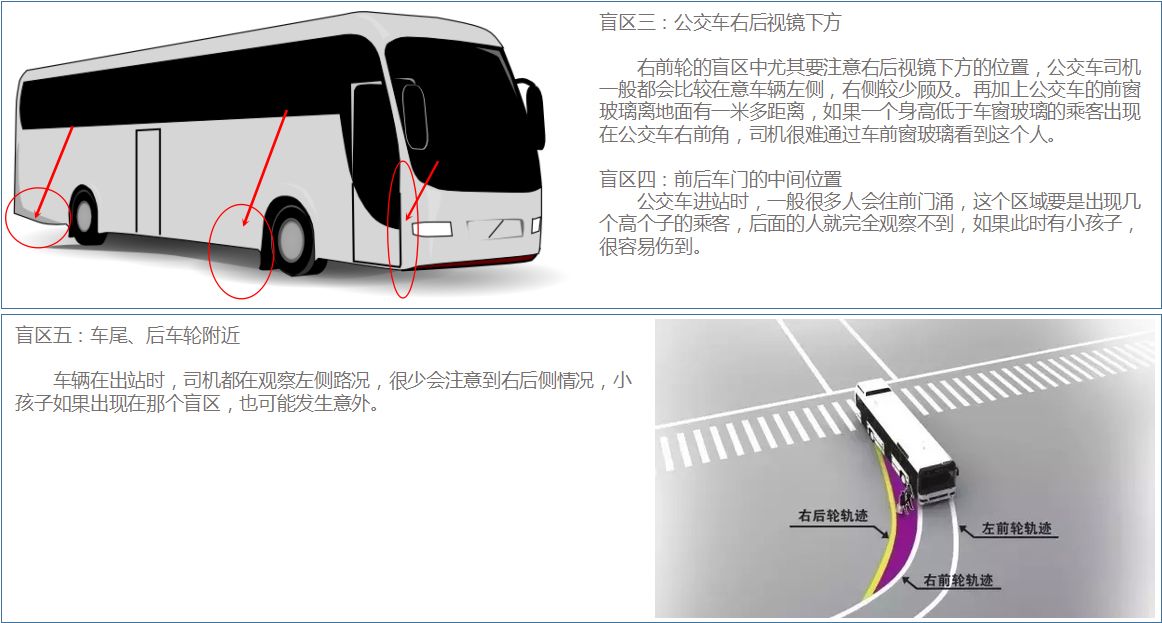

公交车/校车/大巴车 3D全景辅助驾驶录像系统

公交车/校车/大巴车 3D全景辅助驾驶录像系统

2019-04-19 10:24:15   868

全屏显示模式全屏行驶视角全屏倒车视角全屏左转向视角全屏右转向视角应用案例挖掘机安装效果皮卡安装效果客车安装效果The car Applications

  • 型号 : ZY-3D-HD6DA
  • 工作电压 :
  • 工作电流 :
  • 操作系统 :
  • 工作温度 :
  • 储存温度 :
  • 相对湿度 :
  • 视频输出 :
  • 用户界面 : 公司UI

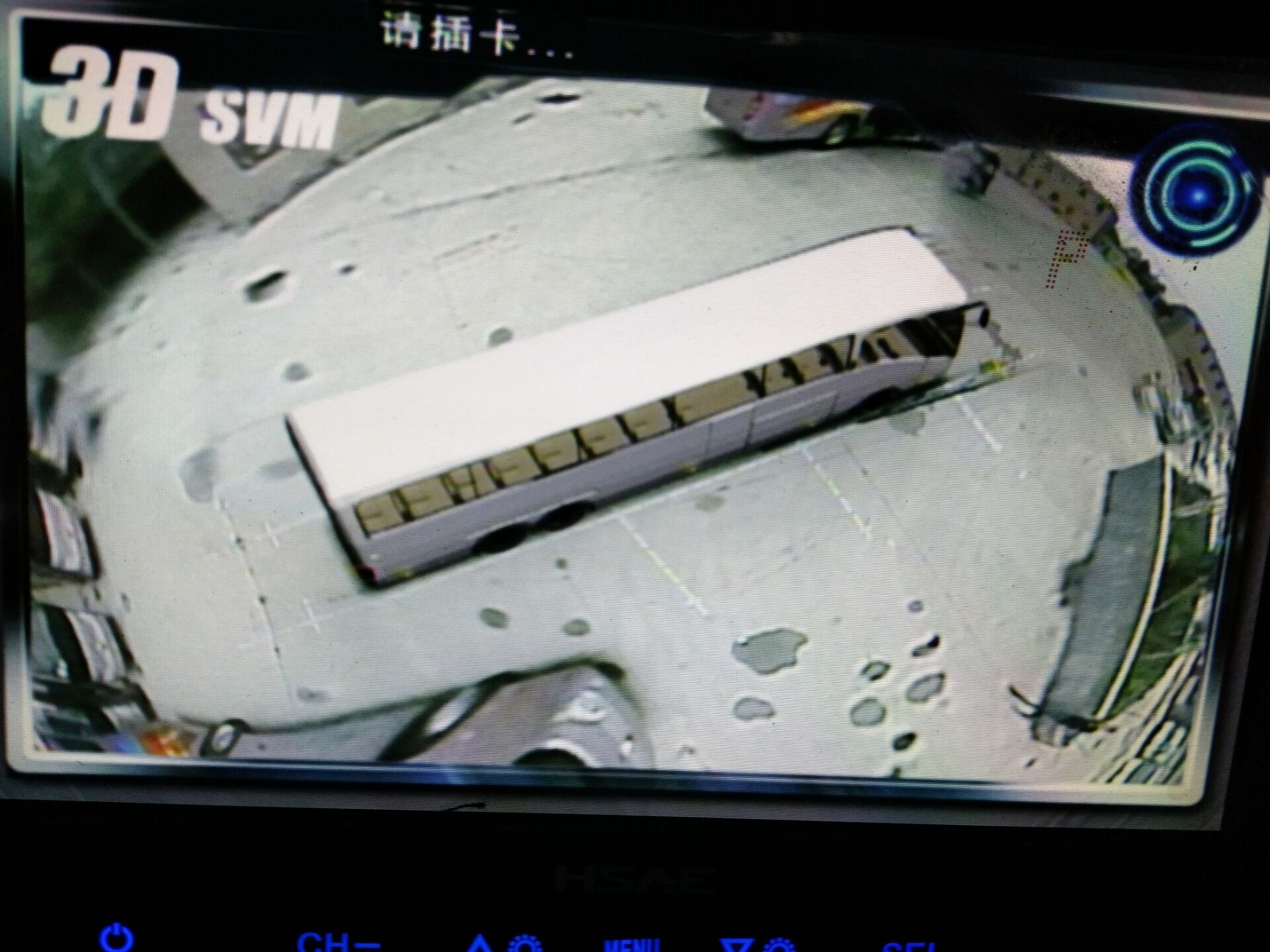

全屏显示模式

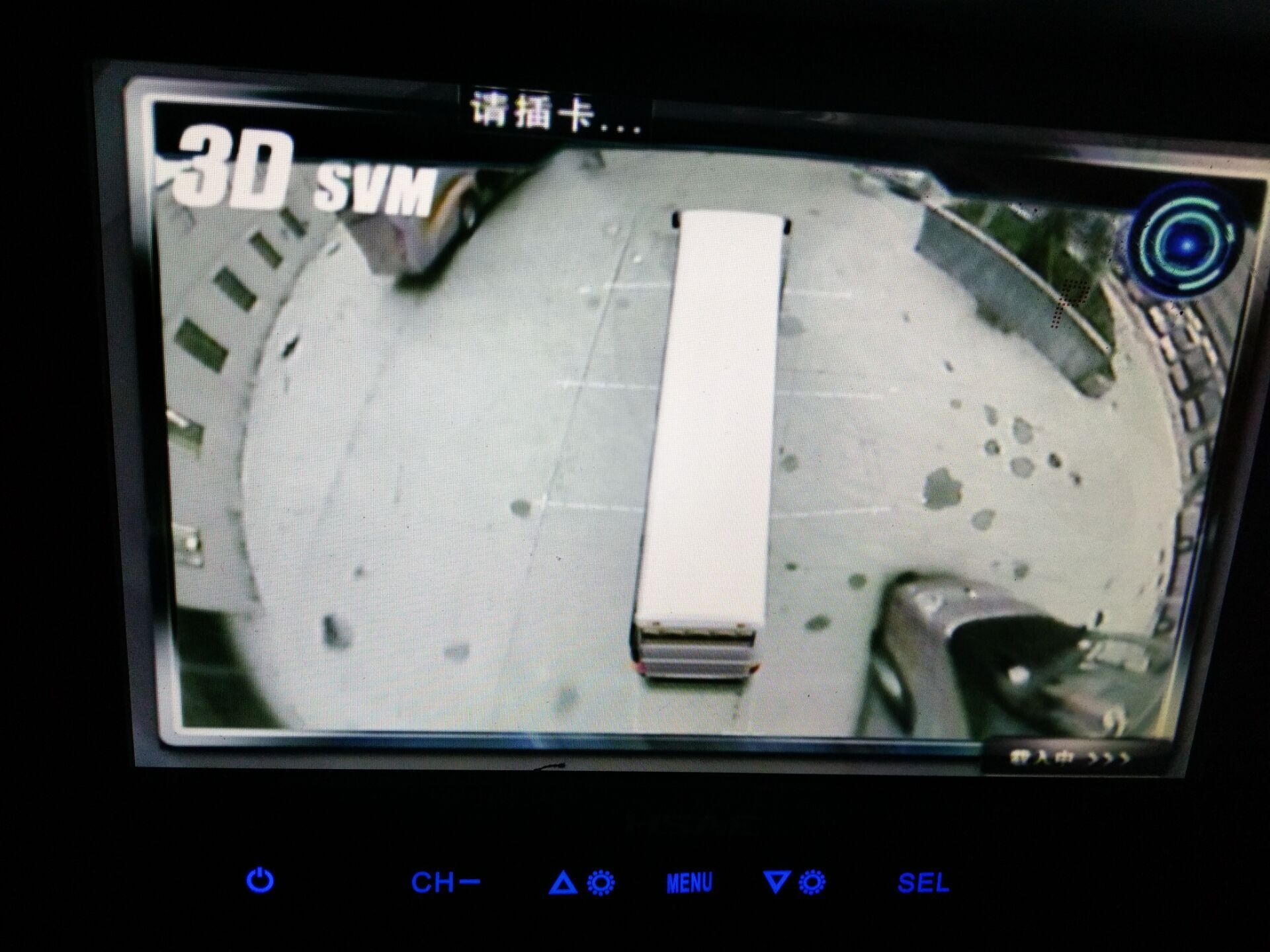

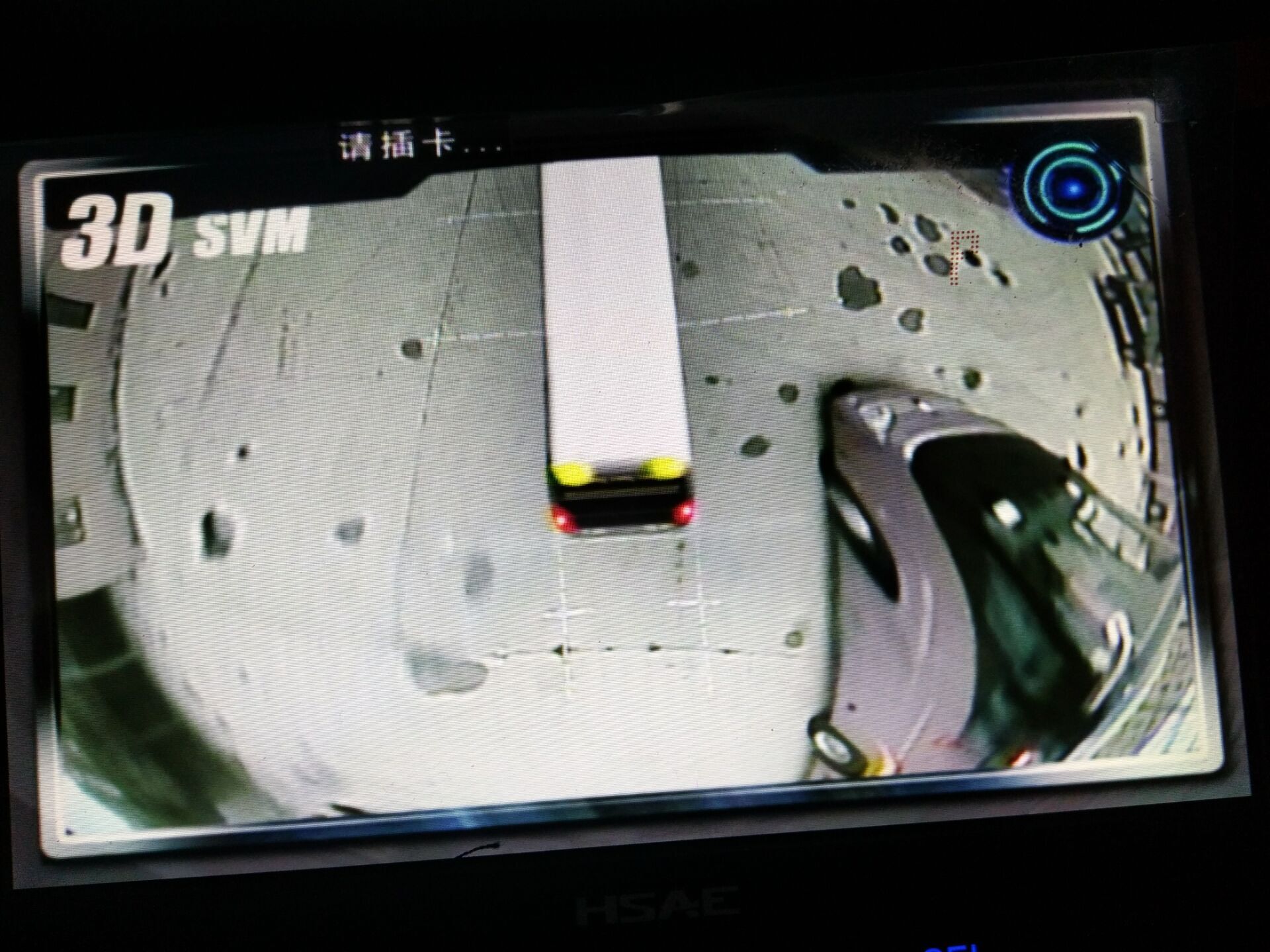

全屏行驶视角全屏倒车视角

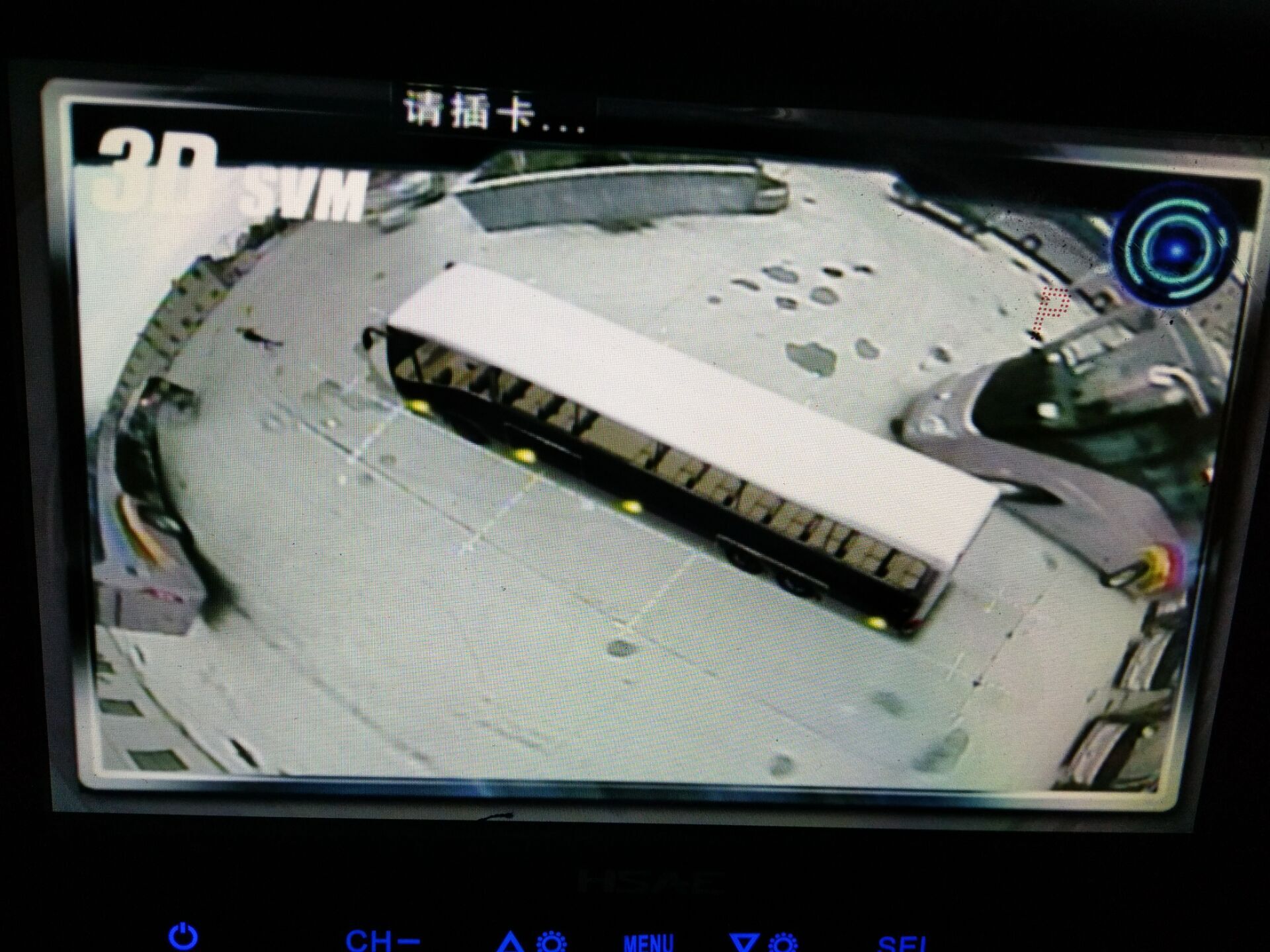

全屏左转向视角全屏右转向视角

应用案例

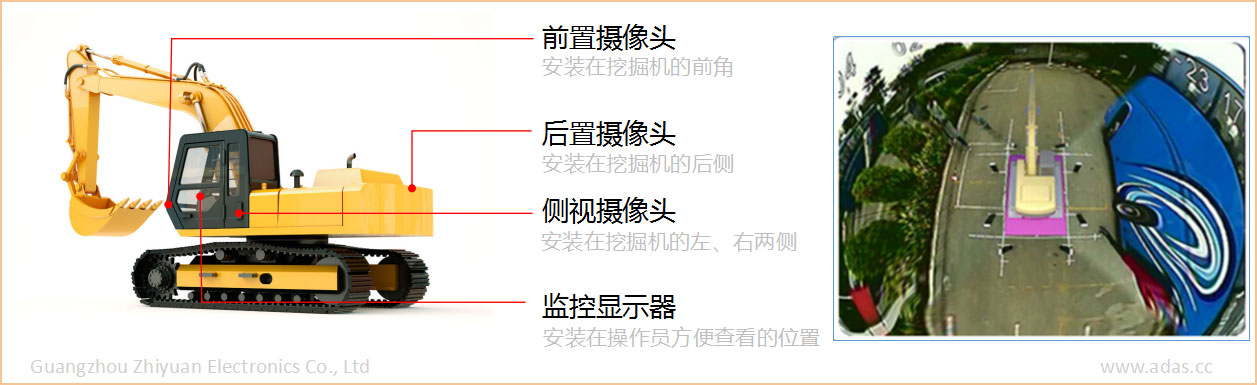

挖掘机安装效果

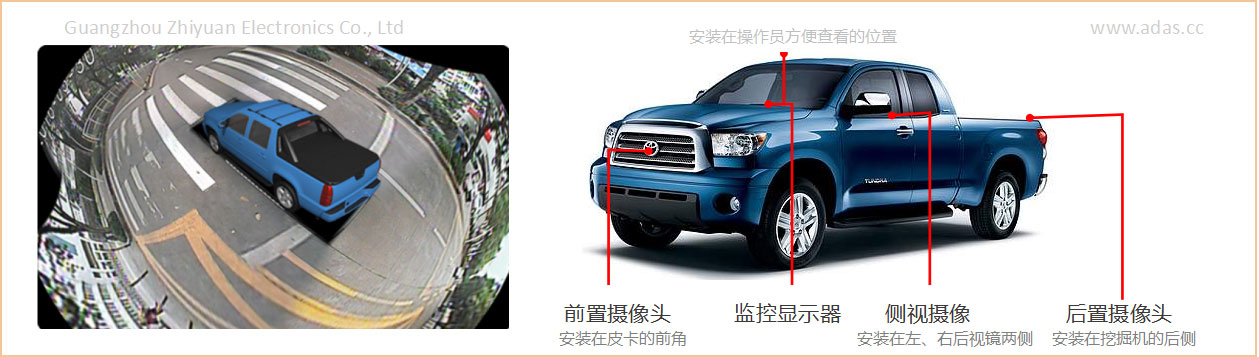

皮卡安装效果

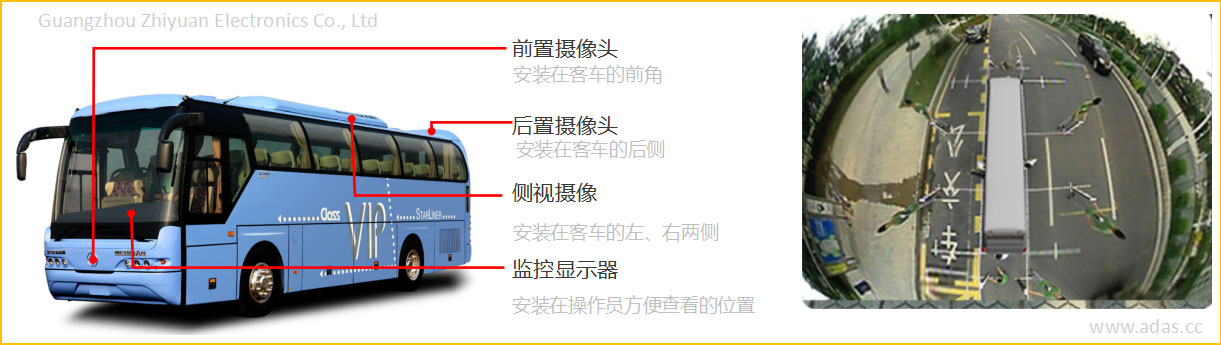

客车安装效果
The car Applications



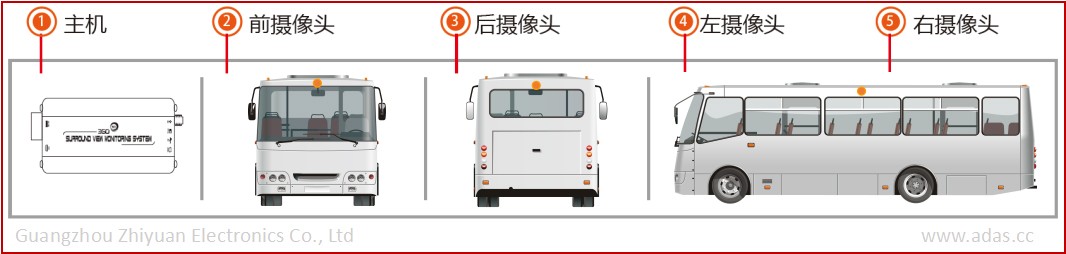

主机接口
①  EXT CON              ② HDMI
③  UART                    ④  USB                    ⑤  Update              ⑥  TF
摄像头参数


规范

说明

1外壳设计塑料或金属带可调金属支架
2颜色黑色
3Extras180°视角(对角线)
4图像传感器PC1099(豪华版)PC3089(标准版)
5输出信号CVBS
6有效像素720*480p
7镜头1.9mm / F 2.0
8Lux0,1 min. illumination
9解析度720*480p
10视角horizontal 180° vertical 95°
11IP RatingIP 67
12Terminal4-pin mini-plug ( male ) 5,2 mm
13电源DC 3.3V +5%
14工作电流150mA
15工作温度2C - 85°C
16储存温度-40°C - 105°C
17尺寸L/W/H - 23mm/23mm/26mm
主机参数

参数类型

规范

说明

视频

视频界面

BMW接口

输入/输出的阻抗

75

振幅

典型的1Vpp,1.2Vpp最大

带宽

8MHz

采样频率

13.5MHz

DP(差分相位)

<0.8度TYP

DG(微分增益)

<3%TYP

信噪比

70dB

指示灯/闪光灯

高光束

可选

左右转向信号灯

支持

倒车灯

支持

重力感应

BM250E

博世

压缩

算法

H.264压缩技术@L3.1

分辨率

1440*960p@30fps

比特率

5Mbps,2Gbyte/Hour

记录介质

高速读写U盘/TF卡

磁盘容量

TF卡

32G SDIO3.0/SDIO2.0

U盘

128G USB2.0

功率消耗

4路视频+360度全景模式

350mA

4路视频录制模式

180mA

睡眠模式

<10mA

三维空间

长*宽*高

123*81*25mm(主机盒)

重量


220g

环境

正常工作

-30℃~+85℃

储存媒介

-40℃~+105℃

相对湿度

0~95%

电压容差

工作电压

DC 9.5~36V

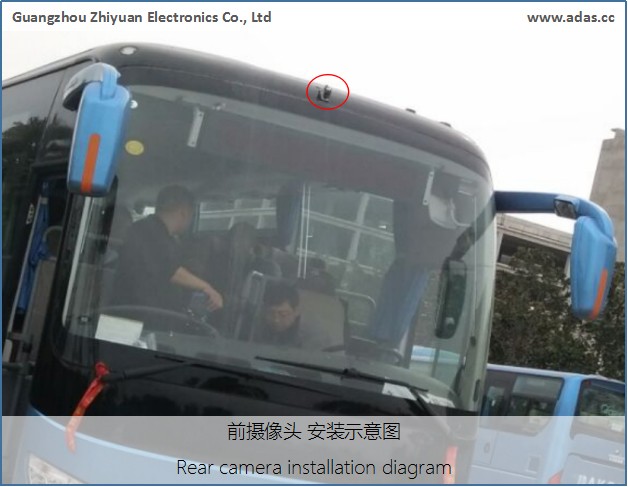

 前摄像头安装方法:


  1. 选择汽车前中网栅格板合适位置,将摄像头嵌入。

  2. 将摄像头连接线与延长线对接,等待下一步测试和调试。

  3. 安装的位置需要保证摄像头视线与地面不能被过多遮挡,否则会造成全景拼接困难。

  4. 将摄像头螺丝柱穿过车标空隙后用挡片和螺母固定。

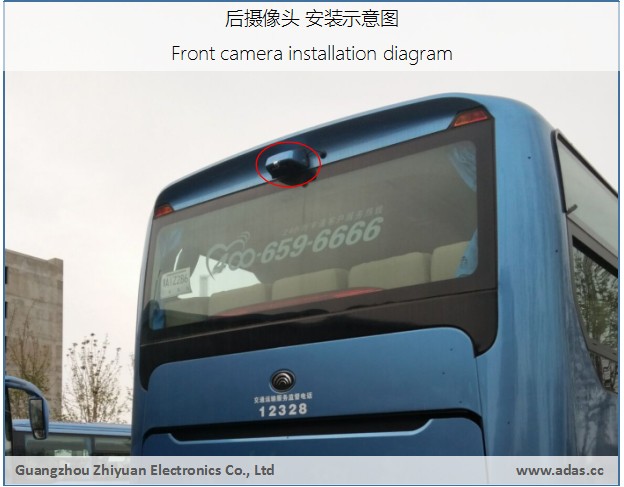

 后摄像头分布位置:


  1. 拆下尾门内盖板,外装饰条。

  2. 在外装饰条底部平面位置(详见具 体车型安装图纸),钻一个直径6mm 的圆孔。

  3. 将后摄像头背部的螺柱穿过圆孔, 用螺母固定。

  4. 将后摄像头与延长线对接,延长线 上的红色细线接入汽车倒车灯正极 12V。

  5. 接通视频后,恢复原状。

 左右摄像头安装方法:


  1. 如上图所示,将“钻孔定位贴纸” 粘贴于后视镜底部。

  2. 使用配套钻头在后视镜底部合适位 置钻孔,然后撕掉安装贴纸,清理空位。

  3. 左右摄像头根据后视镜大小选择嵌 入式安装或者外挂式安装。

  4. 根据后视镜底部平面弧度大小选择 是否使用橡胶垫片。

  5. 安装球行摄像头,连接线路,将固 定环旋紧,将锁紧螺丝转到摄像头可 以活动但比较紧的状态。

  6. 将摄像头连接线与延长线对接,等 待下一步测试和调试。

  7. 根据“安装参考线”调节摄像头到 合适的位置,紧固摄像头不再活动。

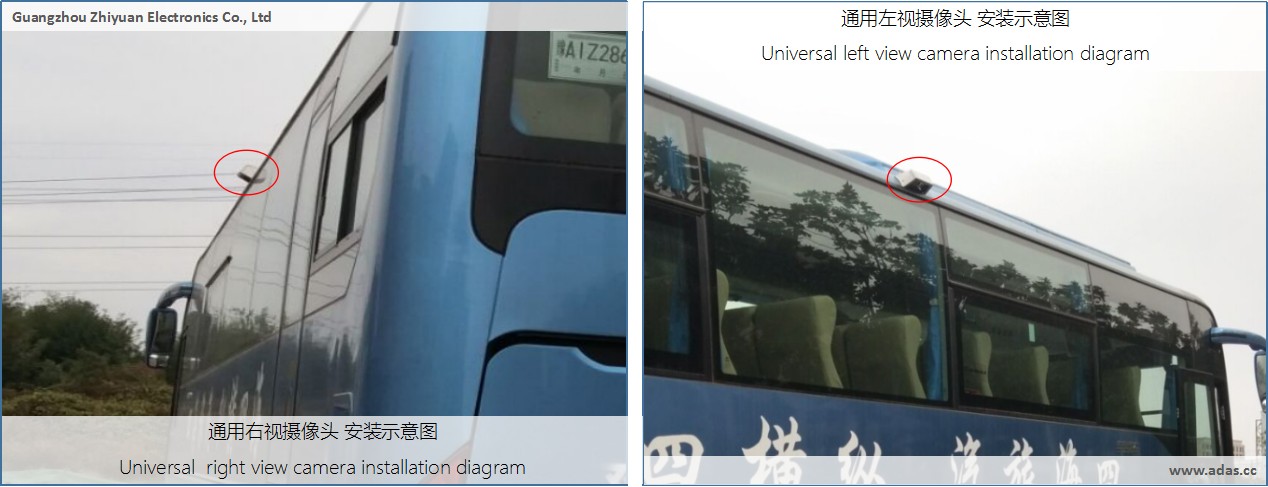

通用左右侧视摄像头安装方法

注意:

  1. 外挂式安装圆孔直径“6mm”,嵌入式安装圆孔直径“18 26mm”非指定车型请选择合适位置打孔,嵌入式摄像头不能影响镜头的转动。

  2. 根据摄像头的大小选择钻头大小;选择钻孔位置时,注意摄像头不能影响镜片的活动范围,尽量靠近后视镜外侧,避免底壳遮挡镜头。

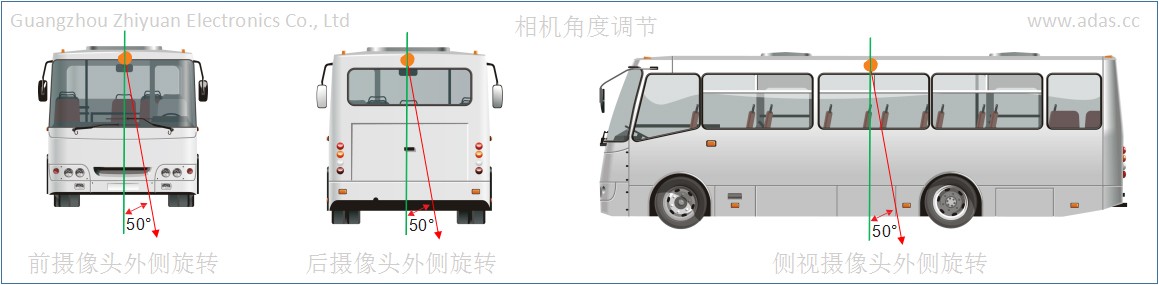

摄像头角度调节
为适应不同车型后视镜底部平面,侧摄像头一般都可以调节角度和方向。根据图像旋转侧摄像头,使图像上的车身与示意线条接近。在能看到车身的情况下,尽量照到更远的地方,前、后大致对称。下一步,根据菜单指引,调整摄像头的图像方向(正像或镜像),使图像看到的内容与指示方向一致,(轮胎)一般前、左、右都为正像,后摄像头因实际配置选择。
