Monitors the driver’s position on the road and alerts the driver in case of involuntary lane deviation.
-Operating Condition: Driving speed of 60km/h or more

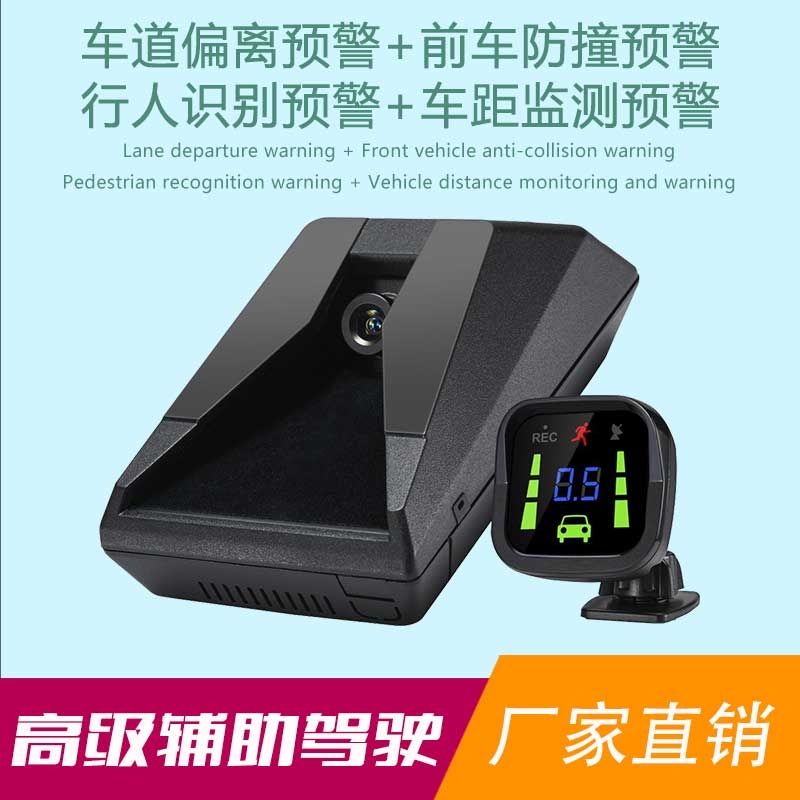

行人碰撞预警(PCW)
车辆行驶速度在1-50km/h,行人碰撞系统会监测车辆前方30m,车辆中心两侧1.8m的矩形区域内的行人,实时计算在车前方的行人和车子即将发生碰撞的时间(TTC),当TTC一旦降低到一个危险值的时候,如车辆在2s内可能会撞上行人,行人碰撞预警系统将向驾驶员发出预警。
前向碰撞预警(FCW)
本车速度大于或等于30km/h情况下,车辆存在和前方车辆追尾危险时,碰撞预警功能将最多提前2.7s向驾驶员发出警告,而本车速低于30km/h时,车辆同前方车辆的距离小于告警距离1.2m,碰撞预警功能将向驾驶员发出警告。
车道偏离预警(LDW)
驾驶员未打转向灯时,系统检测到车道标识,并发现车辆即将偏离车道(提前0.5s)或偏离出车道(可设置灵敏度),车道偏离功能将向驾驶员发出告警,警示和提醒驾驶员,在转弯时,车轮在碰到内车道线时,系统会延时警告,以避免警告频繁。
车距监测警告(HMW)
车辆行驶速度高于30km/h时,实时显示本车开到前车目前所在位置需要的时间,当车距实时监测功能发现本车和前车(同车道)的实时距离小于设定距离(0.1-2.5s,以时间为单位),系统将向驾驶员发出警示。
限速标志识别(SLI)
限速标识自动识别功能可以自动识别道路上的限速标志,并根据车辆的速度判别车辆是否超速,如果超速,根据超速范围的设置,将给司机声音或图像的告警。
特性Characteristic | Execution |
功能Function | 中程雷达Mid-range radar |
Radar SOC | FMCW transceiver, ARM Cortex, DSP |
频带Frequency Band | 76-77 GHz |
射频通道RF Channel | 3Tx/4Rx |
Range分辨率 | 160 m |
Range Resolution测距范围 | 0.7m |
Range Accuracy测距精度 | <±0.5m |
Horizontal FOV水平视场 | ±6° @160m, ±20° @50m |
Vertical FOV垂直视场 | ±5° |
Relative Velocity Range相对速度范围 | -200km/h to +200km/h |
Velocity Resolution速度分辨率 | 1.1km/h |
Update Cycle更新周期 | 65ms |
Output data输出数据 | x range, y range, relative velocity |
Voltage电压 |
Input voltage range DC 9V~36V @ Power from PCI Box-FMS |
Power Consumption消耗功率 | 700mA@12VDC Max |
Temperature温度 | -40 ~ +85℃ |
Waterproof防水等级 | IP67 |
Peripherals外围设备 | RS485 x1 |
参数类型 | 规范 | ||
1 | CPU 处理器 | Cortex A7 Quad-Core | |
2 | Audio Out 音频输出 | Speaker 喇叭 75Ω | |
3 | Camera 摄像头 | Front 前方 | 1280 x 720 (HD) |
4 | Rear 后方 | 1280 x 720 (HD) | |
5 | Power 电源 | Input Range 电压 | DC 10V ~ 36V |
6 | Power Consumption消耗功率 | 400mA @12V Max 3mA@ 12V Idle State | |
7 | Format 格式类型 | Video 视频 | AVI (h.264 codec) |
8 | Audio 音频 | PCM | |
9 | Storage 存储 | 4~64GB Micro SD card support | |
10 | Input / Output 输入 / 输出 | Main 主板 | Micro 5pin USB port, Micro SD Card, GPS port |
11 | PCI Box 外接盒子 | Main Cable, Vibrator, Analog, Indicator, FMS, Video OUT, CAN, POWER, Fuse | |
12 | Size 产品尺寸 | Body 主机 | 80 x 120 x 50 mm |
13 | Temperature温度 | Operation 工作 | -20℃ ~ 70℃ (-4℉ ~ 158℉) |
14 | Storage 储存温度 | -40℃ ~ 85℃ (-40℉ ~ 185℉) |
