自卸式卡车DumpTruck 360全景监视系统+ADAS

360全景安装教程

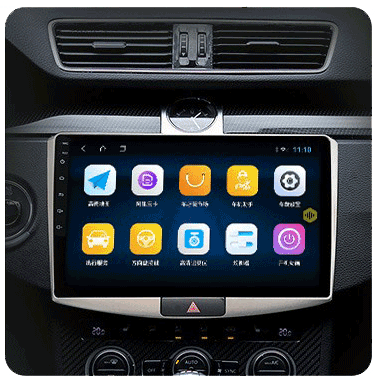

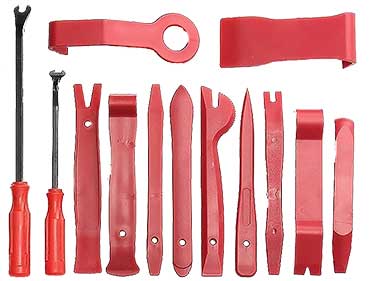

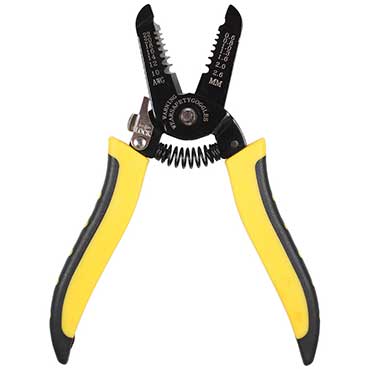

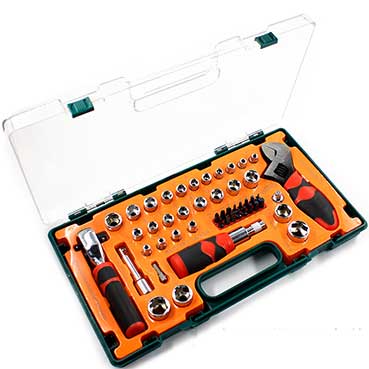

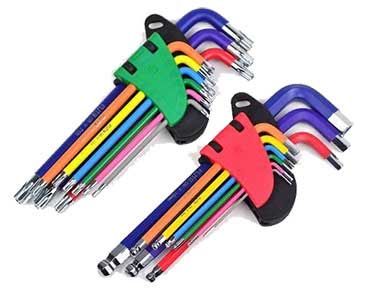

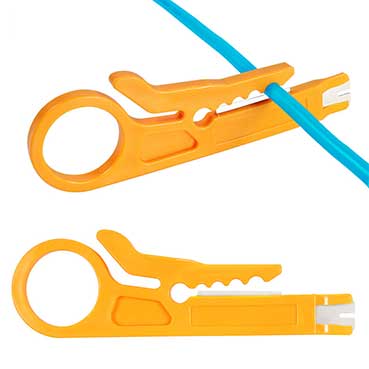

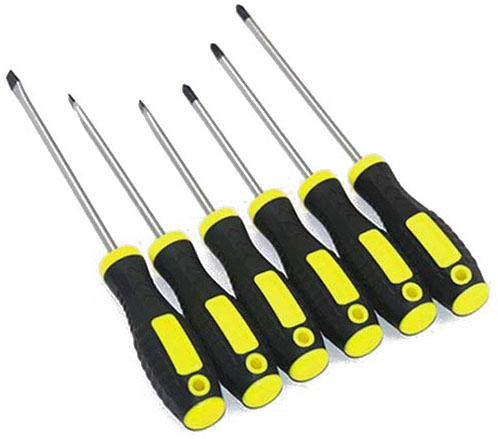

工具/原料

方法/步骤

第一步：罩布盖好汽车

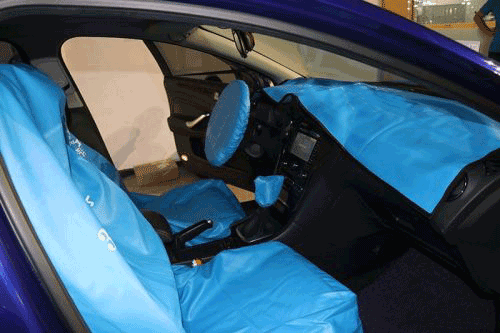

      首先是安装的地点选在了一个地下汽车城，空间大。车停到指定地点之后就开始进行安装作业。第一步就是将车内车外都用罩布盖好，避免安装过程中弄脏或者划伤车子。

第二步：车身布线

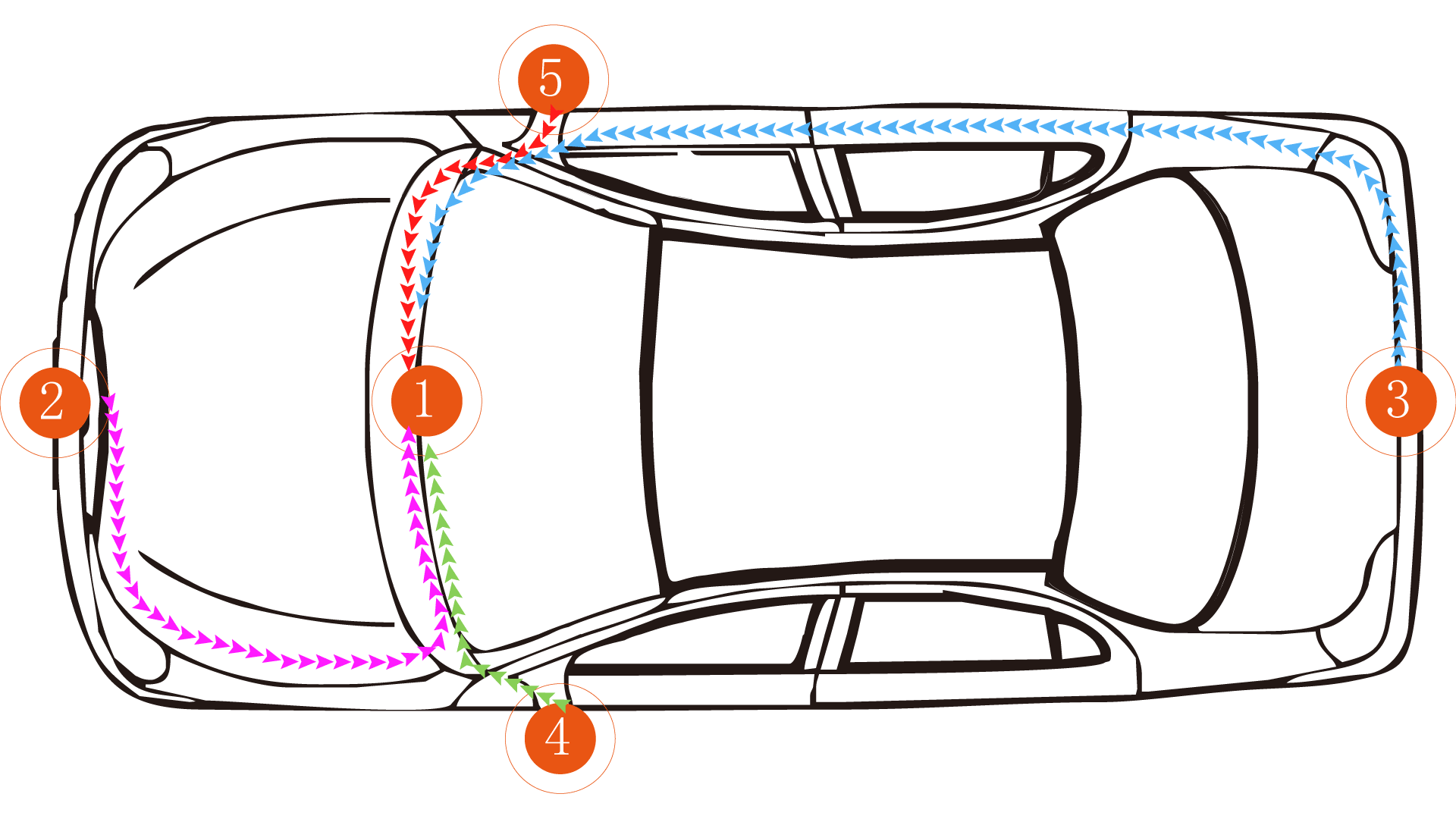

摄像头分布位置

Camera distribution location

前摄像头：

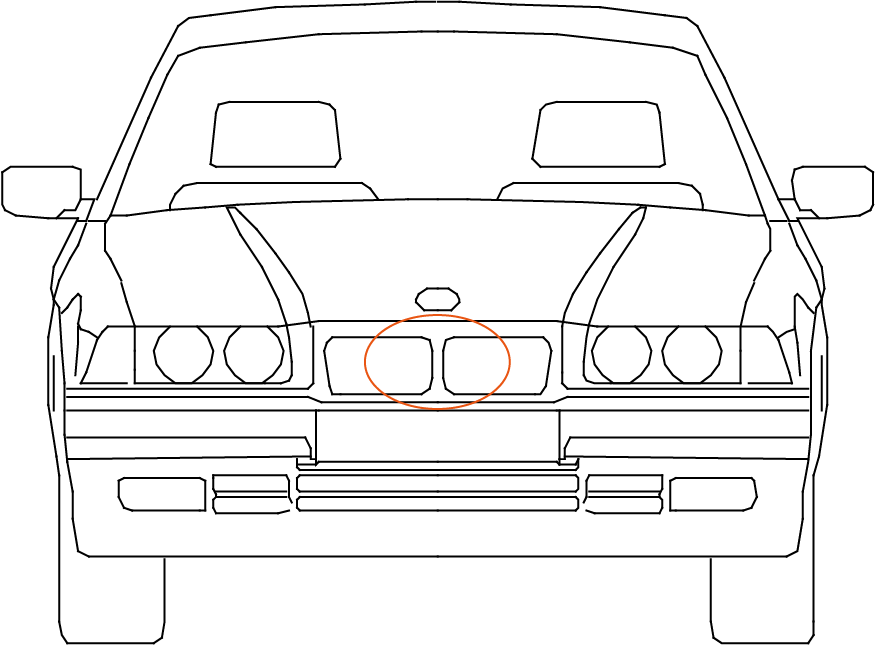

1.打开引擎盖，选择汽车前中网栅格板合适位置，将摄像头嵌入；

2.将摄像头用螺丝固定（专用前视摄像头直接嵌入即可）；

3.布置前摄像头延长线从车前方到中控台，并使用扎带绑好。

2.将摄像头连接线与延长线对接，等待下一步测试和调试。

3.安装的位置需要保证摄像头视线与地面不能被过多遮挡，否则会造成全景拼接困难。

4.接通视频后，恢复原状。

  注意：前摄像头一般安装在汽车中网处，尽量居中，角度呈水平向下30°。

                  布线时避开高温区域！

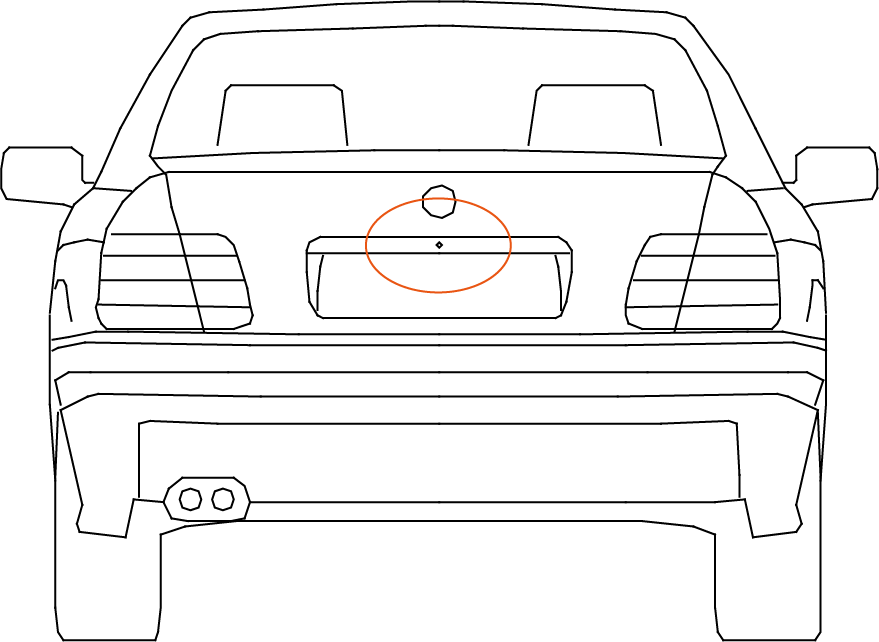

后摄像头安装：

1.打开后备箱，拆下尾门装饰板，安装摄像头。

2.取出原车牌照灯，换上专用牌照灯摄像头。

3.布置后摄像头延长线从车尾门到中控台，并使用扎带绑好。

4.将延长线上的红色触发线接入汽车倒车灯正极12V。

5.将摄像头连接线与延长线对接，等待下一步测试和调试。

6.接通视频后，恢复原状。

注意：后摄像头安装在车门把手附近，尽量居中，角度呈水平向下30°

左右摄像头：

1.拆卸左右门板，拆卸镜片；

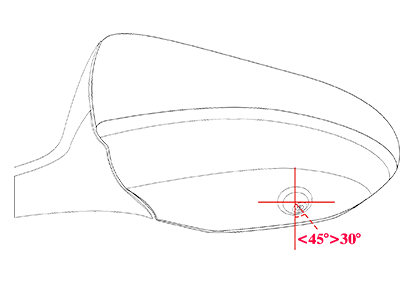

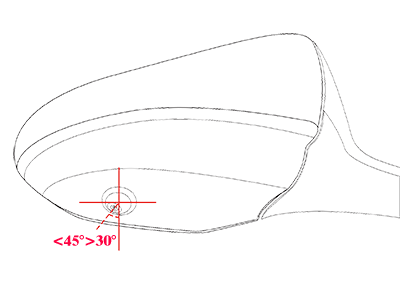

2.确定左右摄像头安装位置，钻孔（专用外壳无需钻孔）安装摄像头；左、右摄像头分别安装在左、右后视镜底部靠外侧位置，左右摄像头安装垂直角度大于30°，小于45°，左右摄像头位置尽量安装对称。

3.布置左右摄像头延长线从车门到中控台，并使用扎带绑好。

4.将左右延长线上的触发线分别接入汽车左右转向灯正极12V

5.将摄像头连接线与延长线对接，等待下一步测试和调试。

6.根据“安装参考线”调节摄像头到合适的位置，紧固摄像头不再活动。

7.接通视频后，恢复原状。

注意：左、右摄像头分别安装在左、右后视镜底部靠外侧位置，左右摄像头安装垂直角度大于30°，小于45°，左右摄像头位置尽量安装对称。

      嵌入式安装圆孔直径“18  26mm”非指定车型请选择合适位置打孔，嵌入式摄像头不能影响镜头的转动。

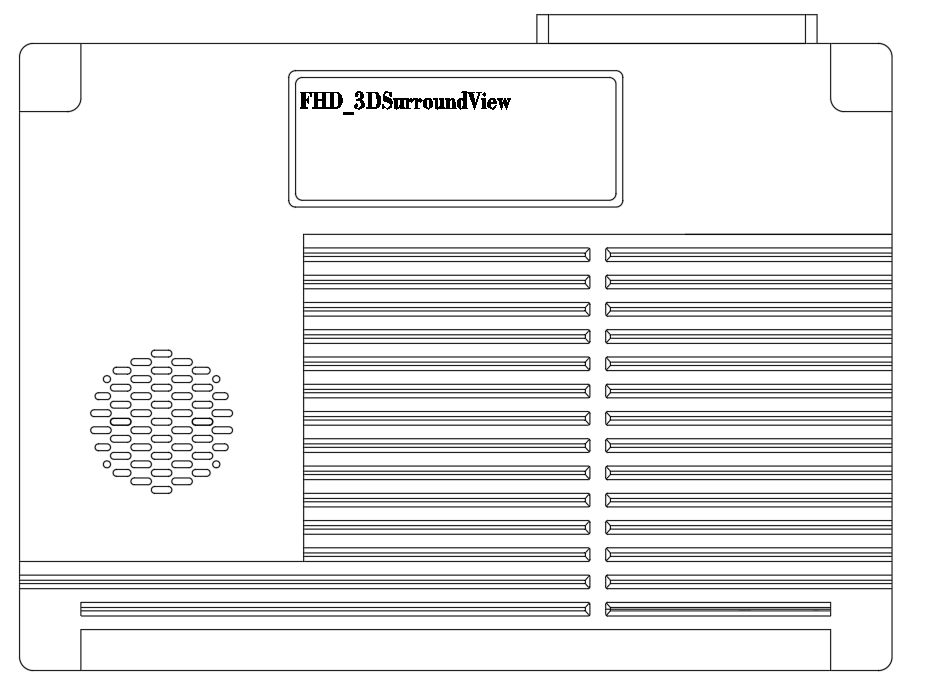

主机安装：

1.拆下汽车中控室面板，连接DVD或显示屏的倒车视频频道；

2. 安装主机选择汽车驾驶席中控制面板的合适位置，将主机排线USB延长线引到幅驾驶室储物箱，以方便提取记录U盘；如果使用TF记录，应该把主机放置在幅驾驶室储物箱，以方便提取记录卡；

3.将主机排线的倒车信号触发线接入汽车显示屏的触发控制线上，并断开原有控制信号；

4.连接所有线路并测试功能并完成图像拼接测试，恢复汽车中控面板。

外挂式安装圆孔直径“6mm”，嵌入式安装圆孔直径“18  26mm”非指定车型请选择合适位置打孔，嵌入式摄像头不能影响镜头的转动。

第三步通电测试：

    安装完成后，可通电测试设备是否正常工作。

前后视画面要求保险杠到屏幕底边距离相近（A=B）

左右视画面要求前后轮到屏幕底边距离相近（A=B），左右视画面中，保留15%~20%的车身画面，以保证窄道模式等画面中能看到车身

摄像头角度调整：

    安装完成后，可通过全景标定中的四格画面进行对摄像头安装位置及角度进行确认调整，已达到最佳安装效果。
